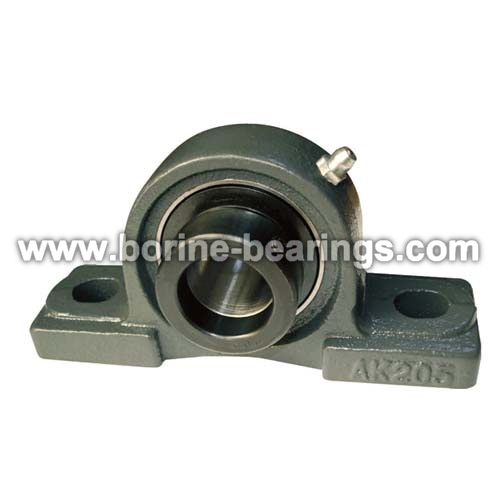

China Pillow Block NAP, HCP series,Pillow Block NAP, HCP series Manufacturer
Pillow Block is suitable for kinds of transmission equipments and machine which the Shaft is parallel with the installation plane.
| Unit No. |
Shaft Dia. d in. mm |
Dimensions(mm) | Bolt Size | Bearing No. | Mass (kg) | |||||||||
| H | L | J | A | N | N1 | H1 | H0 | S | B1 | |||||
| NAP202 | 15 | 30.2 | 125 | 96 | 32 | 12 | 16 | 13 | 57 | 13.9 | 37.3 | M10 | NA202 | 0.68 |
| 202-10 | 5/8 | 202-10 | ||||||||||||
| 203 | 17 | 203 | ||||||||||||
| 203-11 | 11/16 | 203-11 | ||||||||||||
| NAP204-12 | 3/4 | 33.3 | 127 | 96 | 37 | 13 | 16 | 14 | 63.8 | 17 | 43.5 | M10 | NA204-12 | 0.72 |
| 204 | 20 | 204 | ||||||||||||
| NAP205-14 | 7/8 | 36.5 | 140 | 105 | 38 | 13 | 19 | 15 | 69.5 | 17.4 | 44.3 | M10 | NA205-14 | 0.8 |
| 205-15 | 15/16 | 205-15 | ||||||||||||
| 205 | 25 | 205 | ||||||||||||
| 205-16 | 1 | 205-16 | ||||||||||||
| NAP206-18 | 1-1/8 | 42.9 | 160 | 121 | 44 | 14 | 19 | 16 | 82 | 18.2 | 48.3 | M12 | NA206-18 | 1.35 |
| 206 | 30 | 206 | ||||||||||||
| 206-19 | 1-3/16 | 206-19 | ||||||||||||
| 206-20 | 1-1/4 | 206-20 | ||||||||||||
| NAP207-20 | 1-1/4 | 47.6 | 167 | 126 | 48 | 15 | 19 | 17 | 92 | 18.8 | 51.1 | M12 | NA207-20 | 1.7 |
| 207-21 | 1-5/16 | 207-21 | ||||||||||||
| 207-22 | 1-3/8 | 207-22 | ||||||||||||
| 207 | 35 | 207 | ||||||||||||
| 207-23 | 1-7/16 | 207-23 | ||||||||||||
| NAP208-24 | 1-1/2 | 49.2 | 180 | 136 | 52 | 15 | 21 | 18 | 98 | 21.4 | 56.3 | M12 | NA208-24 | 2 |
| 208-25 | 1-9/16 | 208-25 | ||||||||||||
| 208 | 40 | 208 | ||||||||||||
| NAP209-26 | 1-5/8 | 54 | 189 | 146 | 54 | 15 | 21 | 20 | 106 | 21.4 | 56.3 | M12 | NA209-26 | 2.42 |
| 209-27 | 1-11/16 | 209-27 | ||||||||||||
| 209-28 | 1-3/4 | 209-28 | ||||||||||||
| 209 | 45 | 209 | ||||||||||||
| NAP210-30 | 1-7/8 | 57.2 | 204 | 159 | 57 | 19 | 22 | 21 | 112 | 24.6 | 62.7 | M16 | NA210-30 | 2.75 |
| 210-31 | 1-15/16 | 210-31 | ||||||||||||
| 210 | 50 | 210 | ||||||||||||
| NAP211-32 | 2 | 63.5 | 217 | 172 | 60 | 19 | 22 | 22 | 125 | 27.7 | 71.3 | M16 | NA211-32 | 3.56 |
| 211-34 | 2-1/8 | 211-34 | ||||||||||||
| 211 | 55 | 211 | ||||||||||||
| 211-35 | 2-3/16 | 211-35 | ||||||||||||
| NAP212-36 | 2-1/4 | 69.9 | 238 | 186 | 66 | 19 | 25 | 24 | 137 | 30.9 | 77.7 | M16 | NA212-36 | 5.2 |
| 212 | 60 | 212 | ||||||||||||
| 212-38 | 2-3/8 | 212-38 | ||||||||||||
| 212-39 | 2-7/16 | 212-39 | ||||||||||||
| NAP213-40 | 2-1/2 | 76.2 | 262 | 203 | 70 | 23 | 29 | 26 | 149 | 34.1 | 85.7 | M20 | NA213-40 | 6.3 |
| 213 | 65 | 213 | ||||||||||||
| NAP214-44 | 2-3/4 | 79.4 | 266 | 210 | 72 | 23 | 29 | 27 | 155 | 34.1 | 85.7 | M20 | NA214-44 | 7 |
| 214 | 70 | 214 | ||||||||||||
| NAP215 | 75 | 82.6 | 274 | 217 | 74 | 25 | 29 | 28 | 162 | 37.3 | 92.1 | M20 | NA215 | 7.8 |
| 215-48 | 3 | 215-48 | ||||||||||||
| NAP216 | 80 | 88.9 | 292 | 232 | 78 | 25 | 30 | 30 | 174 | 37.3 | 95.2 | M20 | NA216 | 8.3 |
